|
||
|
||
一、用途说明
环氧树脂YG-303AB是常温和加温条件下固化的环氧树脂胶，流平性好、自然消泡、硬度高、无波纹、不跑胶、室温或加温可固化。专用于饰品滴胶、树脂工艺品，平面灌注，木材工艺品桌面操作。
二、硬化前之性质
|
主剂 YG-303A |
固化剂YG-303B |
|
|
颜色: |
无色透明 |
无色透明 |
|
比重: |
1.15 |
0.96 |
|
粘度25℃: |
2000-4000CPS |
100MAX |
|
三、使用条件 |
|
|
|
1)混合比: |
A:B=100:33(3:1重量比) |
|
|
2)硬化条件: |
25℃×12H（100g） |
|
|
3)可使用时间: |
120分钟（100g） |
|

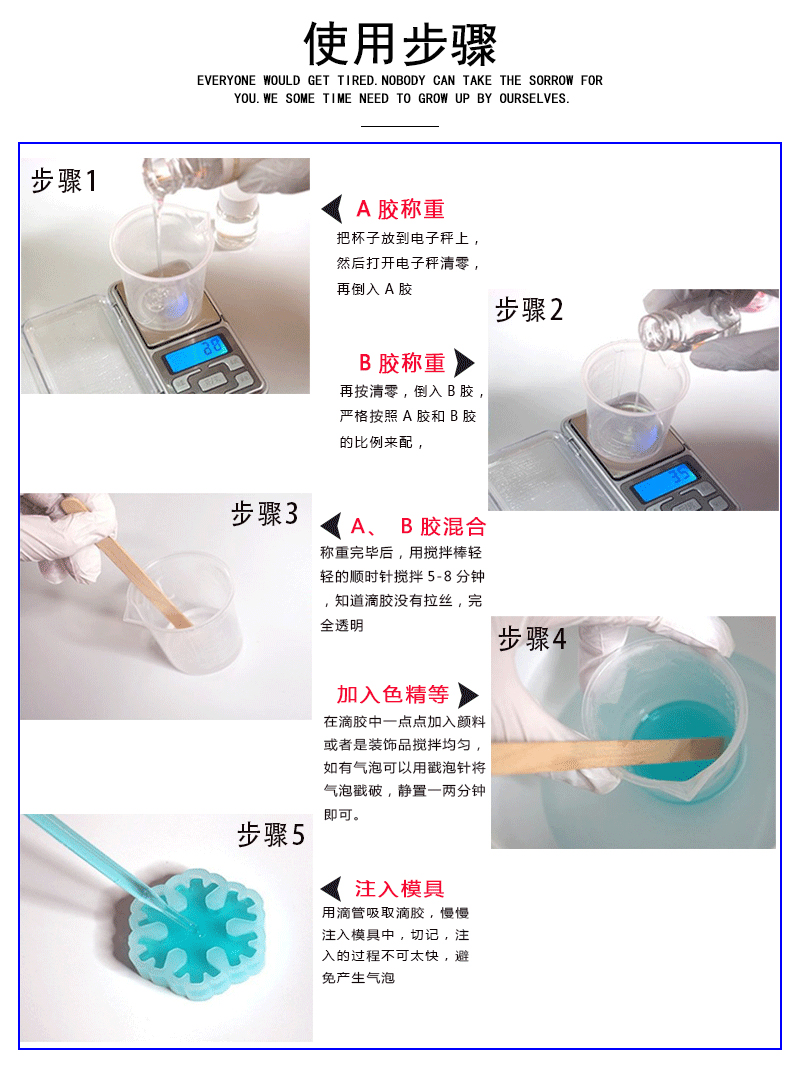

一、使用方法
1.工作环境:盛胶容器请保持清洁,A、B组份严格按重量比配比,准确称量，沿容器内壁顺时针充分搅拌均匀后静置3-5分钟后使用。
2.根据可操作时间及用量调配胶量,避免浪费.当气温低于15℃时,请先将A胶预热至30℃后再进行调胶,易于操作(气温低时A胶会变稠);使用后必需密封桶盖,避免因吸潮而造成产品报废。
3.当相对湿度大于85%时,固化物表面容易吸收空气中水份,形成一层白雾状,因此当相对湿度 大于85%时,不适合做常温固化,建议使用加温固化。
二、硬化后之性质
|
1)硬 度: |
shore D |
<85 |
|
2)耐电压: |
KV/mm |
22 |
|
3)弯曲强度: |
Kg/mm2 |
23 |
|
4)体积电阻: |
Ohm3 |
1x1015 |
|
5)表面电阻: |
Ohmm2 |
5X1015 |
|
6）导热系数： |
W/M.K |
0.61 |
|
7）诱电损失： |
1KHZ |
0.42 |
|
8）耐高热温度： |
℃ |
110 |
|
9）吸水率： |
% |
<0.15 |
|
10)抗压强度： |
Kg/mm2 |
13.4 |
;)
;)
;)
