操作步骤：

• 步骤一：

  本产品分A、B组份，根据产品包装表面的比例进行混合，混合比例为重量比，非体积比或容器比。

• 步骤二：

  混合后需充分搅拌均匀，搅拌时按照同一个方向搅拌，否则会出现产品表面起波纹效果欠佳等状况！

• 步骤三：

  灌胶前需将产品表面灰尘等杂质清理干净，否则会影响产品的附着力。

• 步骤四：

  气温低于25℃时，混合前需将A胶预热15分钟，让产品到达30℃再使用，有利于加速消泡。

• 步骤五：

   胶水大量使用前，请先小量试用，掌握产品的使用技巧，以免出现差错。

步骤六：

操作注意事项：

1）保持车间无尘，开干后未用完的胶水应将外盖盖好。

2）经常接触本产品会对部分人的皮肤产生过敏现象，因此操作本产品时尽量带橡胶手套。

3）如不慎入眼，请用大量清水清洗，严重者请立即就医。

4）常用生产工具用酒精或丙酮即可清洗干净。

5）本产品可以通过加温加快固化时间唉你，高温建议不超过50℃。

6）本产品绝大部分材料带自消泡功能，室温低于25℃，建议使用真空机处理气泡。

7）混合后胶水须在30分钟内用完。

步骤七：

本产品均为进口材料经特殊工艺生产而成，与普通水晶胶相比具有以下优点：

1.外观呈无色透明状，固化后透明度高且光泽度非常好

2.产品自动消泡，透明度高，表面效果好不起水波纹操作简单

3.产品几乎无任何刺激性气味，操作更加的人性化

4.本公司所有产品均通过SGS的各项检测，有ROHS报告。

用途说明

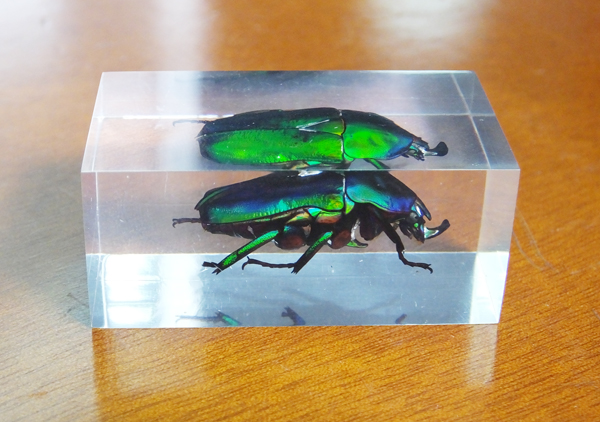

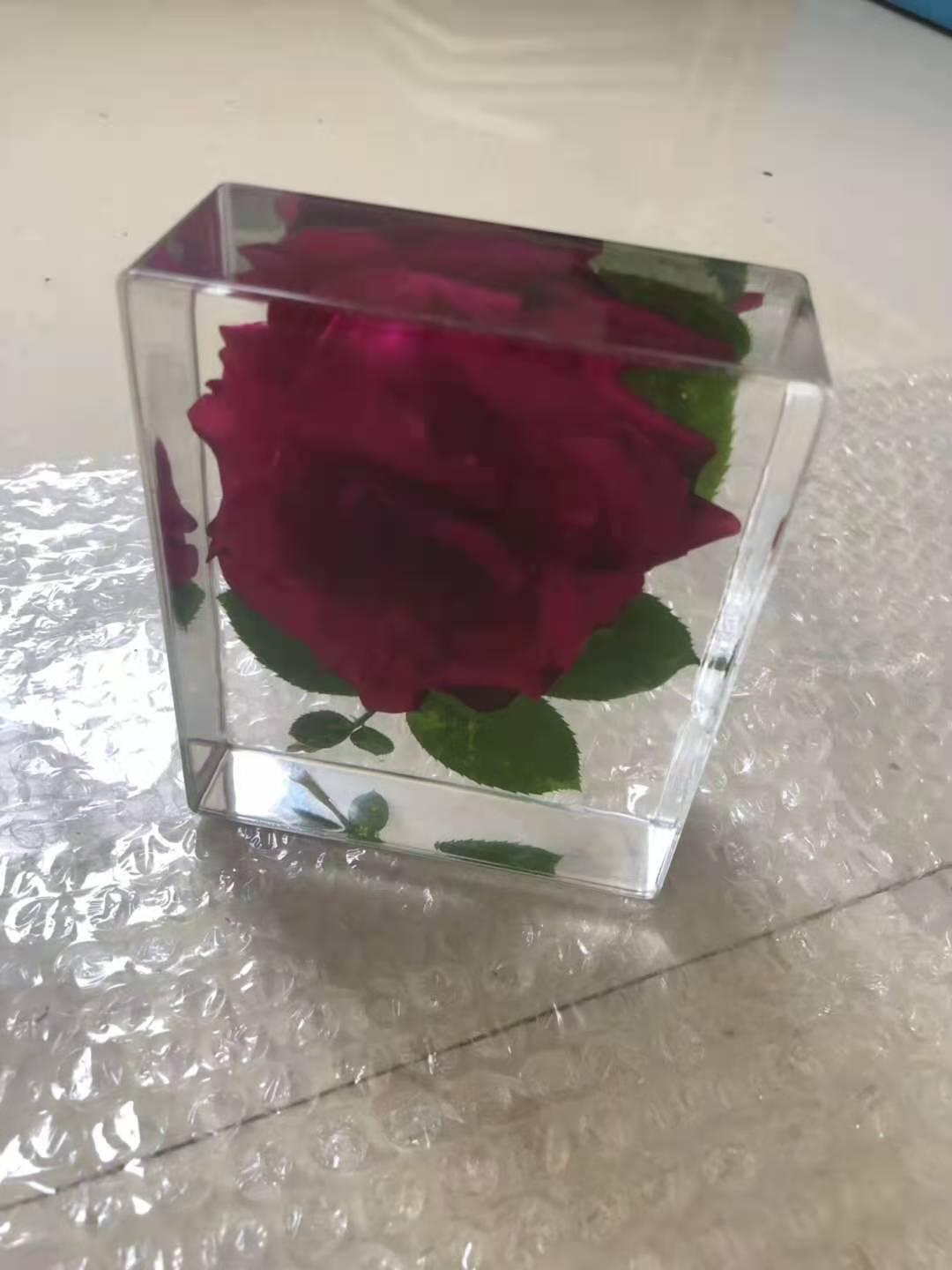

环氧树脂YG-309AB是常温和低温条件下固化的环氧树脂胶，流平性好、自然消泡、耐黄变、高透明无波纹、表面光亮、适于常温加温固化。专用于高端琥珀、教学标本、高透明水晶工艺，耐打磨硬度高。用途说明环氧树脂YG-309AB是常温和低温条件下固化的环氧树脂胶，流平性好、自然消泡、耐黄变、高透明无波纹、表面光亮、适于常温加温固化。专用于高端琥珀、教学标本、高透明水晶工艺，耐打磨硬度高。

硬化前之性质

主剂YG-309A           固化剂YG-309B

颜 色:     无色透明               无色透明

比 重:      1.15                    0.96

粘度25℃: 2000-4000CPS            100MAXCPS

三、使用条件

1)混合比:                A：B=100：33（重量比）

2)硬化条件:             25℃×10H-13H或55℃×1.5H(2g)

3)可使用时间:           25℃×40min(100g)

四、使用方法

1.工作环境:盛胶容器请保持清洁,A、B组份严格按重量比配比,准确称量，沿容器内壁顺时针充分搅拌均匀后静置3-5分钟后使用。

2.根据可操作时间及用量调配胶量,避免浪费.当气温低于15℃时,请先将A胶预热至30℃后再进行调胶,易于操作(气温低时A胶会变稠);使用后必需密封桶盖,避免因吸潮而造成产品报废.

3.当相对湿度大于85%时,固化物表面容易吸收空气中水份,形成一层白雾状,因此当相对湿度 大于85%时,不适合做常温固化,建议使用加温固化
